Four (4) Digit 7 Sement Display with Modified Keypad Simulation in Proteus Software

Ulasan :

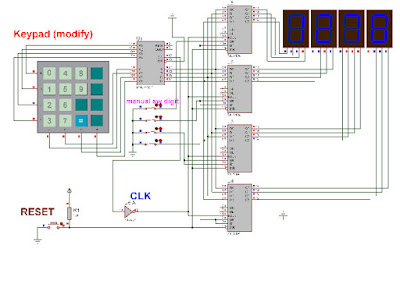

1. IC 74C922, 74LS194 dan inverter.

2. Keypad number coordinate dah di ubah sepenuhnya.

3. C922 adalah untuk decode matrix input dari keypad dan LS194 adalah sebagai 4 bit register untuk simpan binary code untuk number yang dipapar oleh 7 segment.

4. RESET adalah untuk setkan kepada kosong, semua register dan sudah mestinya semua 7 segment display.

5. 7 segment adalah BCD 7 segment, guna 4 line je. Kalau nak guna 7 line kena tambah BCD to 7 segment decoder selepas register.

6. Manual switch digunakan untuk settingkan setiap digit. S0 dan S1 --> GROUD bermakna, register LS194 akan HOLD data. Sebarang perubahan input daripada keypad, tiada merubah data di register.

7. Untuk masukkan satu digit, perlu OPEN Manual Switch digit tersebut. Dan CLOSE apabila selesai. Begitulah untuk digit2 seterusnya.

8. Version 1.0. nantikan version seterusnya.

9. jpg circuit lebih jelas, di sini. 317KByte.

Comments

5x7matrix of LED's, PIC and Proteus Simulation

Simulation 5x7 Matrix LED with continuous three modes of display. The Circuit Display ABCDEFGHI in three different modes 1. Blinking, then 2. Moving from Left, and 3. Moving from Right Documentation and Software Here. Youtube video Simulation in Proteus 7.4 Portable (SnagIt 5.0 version.... to old laaa.... first time created with any movie editing. The output file from SnagIt is AVI, then convert to WMV format to upload into the Youtube...more light.. successes... but no sound). My Windows Movie Maker in Vista always execute problem.) 2 Jenis 5x7 matrix LED Common Cathode(ROW) - Left Common Anod (ROW) - Right Rujukan.
